#boot.bin


[org 0] :origin 이라함. 이 프로그램이 메모리의 몇번지에서 실행 해야하는지를 알려줌

[bits 16]

jmp 0x07C0:start :바로 밑의 줄의 start: 로 점프하라는 문장이다.

start:

mov ax, cs :cs에는 0x07c0이 들어있다.

mov ds, ax :ds를 cs와 같게 해준다.

mov ax,0xB800 :0xb800 = 비디오 메모리의 세그먼트

mov es, ax :es 레지스터에 0xb800(비디오 메모리의 세그먼트)를 넣음.

mov di, 0 :제일 윗줄의 처음에 쓸 것

mov ax, word [msgBack] :써야할 데이터의 주소값을 지정한다.

mov cx, 0x7FF :화면 전체에 쓰기 위해선 0x7FF개의 word가 필요하다.


paint:

mov word [es:di], ax :비디오 메모리에 쓴다. (ax = word[msgBack])

add di, 2 :한 WORD를 썻으므로 2를 더한다.

dec cx :한 word를 썻으므로 CX의 값을 하나 줄인다.

jnz paint :cx가 0이 아니면 paint로 점프하여 나머지를 더 쓴다.


mov edi, 0 :제일 윗줄의 처음에 쓸것.

mov byte[es:edi], 'A' :비디오 메모리에 쓴다.

inc edi :한개의 byte를 썻으므로 1을 더한다.

mov byte[es:edi], 0x06 :배경색을 쓴다.

inc edi :한개의 byte를 썻으므로 1을 더한다.

mov byte[es:edi], 'B' :반복

inc edi

mov byte[es:edi], 0x06

inc edi

mov byte[es:edi], 'C'

inc edi

mov byte[es:edi], 0x06

inc edi

mov byte[es:edi], '1'

inc edi

mov byte[es:edi], 0x06

inc edi

mov byte[es:edi], '2'

inc edi

mov byte[es:edi], 0x06

inc edi

mov byte[es:edi], '3'

inc edi

mov byte[es:edi], 0x06

jmp $ :여기서 무한루프를 돈다.

msgBack db'.', 0xE7 :배경색으로 사용할 데이터

times 510-($-$$) db 0x06:여기서부터 509번지까지 0으로 채운다.

dw 0xAA55 :510번지에서 0xAA를, 511번지에서 0x55를 넣어둔다.




코드 설명




[org 0]                         :origin 이라함. 이 프로그램이 메모리의 몇번지에서 실행 해야하는지를 알려줌. 정확하게 말하면 프로그램상에서 사용될 Offset의 기준을 마련하는 것

[bits 16]            :이 프로그램이 16비트용으로 되어있다는 의미를 컴파일러에게 알려주기위함.

           jmp 0x07C0:start            :바로 밑의 start:로 점프하라는 명령이다.

start:

           mov ax, cs                                          :cs에는 0x07c0이 들어있다.

           mov ds, ax                                          :ds cs와 같게 해준다.

코드세그먼트와 데이터 세그먼트를 같은 값으로 사용하겠다는 의미. 이 두개를 같게 하는 이유는 나중에 mov ax, word[msgBack] msgBack db‘.’,0xE7과 같이 word[msgBack]이라는 식으로 세그먼트를 지정하지 않고 데이터를 사용하면 cpu는 묵시적으로 DSmsgBack과 같이 DS에 있는 값을 세그먼트로 사용하겠다는 뜻으로 받아들인다. 하지만 여기서 CS DS의 값이 다르다면 램상의 이상한 곳의 데이터를 읽거나 쓰게 된다.






이 부분은 배경을 그리는 루틴이며, C언어의 FOR문을 사용하여 메모리에 값을 넣는 동작과 같다.

           mov ax,0xB800                          :0xb800 = 비디오 메모리의 세그먼트

           mov es, ax                    :es 레지스터에 0xb800(비디오 메모리의 세그먼트)를 넣음.

           mov di, 0                                            :제일 윗줄의 처음에 쓸 것

mov ax, word [msgBack]  :써야할 데이터의 주소값을 지정한다. AX MSGBACK에 있는 값을 2바이트(워드)로 읽어 드린다.

           mov cx, 0x7FF                           :화면 전체에 쓰기 위해선 0x7FF개의 word가 필요하다.

이를 통해 CX에 데이터를 넣을 길이를 정한다. 뒤에서 이 CX를 계속 한 개씩 줄여가며 메모리상에 다 썻는지를 확인한다.

paint:               //이 다음이 실제로 반복할 루틴이다.

           mov word [es:di], ax        :비디오 메모리에 쓴다. (ax = word[msgBack],) 지정된 주소에 값을 쓰는 부분으로 AX에는 msgBack에 있는 값이 들어있으며, 같은 값을 루프가 도는 동안에도 계속 유지한다.

           add di, 2                                             : WORD를 썻으므로 2를 더한다.

주소값을 2바이트(워드)씩 더한다. 이로써 ax에 있는 값을 다음 번지에도 써넣을수 있다.

           dec cx                                                : word를 썻으므로 CX의 값을 하나 줄인다. 이로써 루프는 cx에 정해진 값만큼만 돌게 된다. 이후 cx 값이 0이 되면 cpu flag 레지스터에 있는 Zero Flag(ZF) ON이 된다.

           jnz paint                                             :cx 0이 아니면 paint로 점프하여 나머지를 더 쓴다.



           mov edi, 0                                          :제일 윗줄의 처음에 쓸것.

Edi 0을 넣는다. es에는 0xB800이 들어 있으므로 화면의 제일 처음부분에서 시작한다는 의미.

           mov byte[es:edi], 'A'        :비디오 메모리에 쓴다.

화면의 첫부분에 ‘A’자를 나타낸다. 여기서 byte[] C언어의 char형과 같은 1바이트형의 포인터.

           inc edi              :한개의 byte를 썻으므로 1을 더한다. 주소를 한칸 뒤로 옮긴다.

           mov byte[es:edi], 0x06     :배경색을 쓴다. ‘A’를 갈색바탕에 검은 글씨로 나타낸다.

           inc edi                                               :한개의 byte를 썻으므로 1을 더한다. 한글자는 2바이트로 구성된다.(앞은ASCII,뒤는 색)

           mov byte[es:edi], 'B'        :반복

           inc edi

           mov byte[es:edi], 0x06

           inc edi

           mov byte[es:edi], 'C'

           inc edi

           mov byte[es:edi], 0x06

           inc edi

           mov byte[es:edi], '1'

           inc edi

           mov byte[es:edi], 0x06

           inc edi

           mov byte[es:edi], '2'

           inc edi

           mov byte[es:edi], 0x06

           inc edi

           mov byte[es:edi], '3'

           inc edi

           mov byte[es:edi], 0x06

                      jmp $                                     :여기서 무한루프를 돈다.

$ 현재 이 명령이 있는 주소값을 나타내는 것이고, jmp $ while(1)과 같다.

           msgBack db'.', 0xE7                    :배경색으로 사용할 데이터로 위에서 jmp$로 무한루프를 돌기 떄문에 이곳이 실행되지는 않는다. 실행된다면 cpu가 이상한 동작을 할것이다.

           times 510-($-$$) db        : 0x06에서부터 509번지까지 0으로 채운다.

           dw 0xAA55                              :510번지에서 0xAA, 511번지에서 0x55를 넣어둔다.

바이오스가 디스크의 처음 mbr부분을 복사할떄 mbr제일 끝의 한 워드에 0xAA55 값이 있으면 이곳이 MBR이 맞다고 판단하게 되므로, 이값을 꼭 써줄 필요가 있다.



참고:

리얼 모드 에서는 메모리상에 저장된 데이터의 종류에 따라 CS, DS, SS, ES 나뉘는데,  코드 세그먼트 (CS) 현재 사용중인 프로그램의 코드가 저장된 세그먼트의 주소를 가르키고, 데이터 세그먼트 (DS) 현재 프로그램이 사용중인 데이터가 저장된 세그먼트의 주소를 가르키며, 스택 세그먼트 (SS) 현재 프로그램에서 사용중인 스택이 저장된 세그먼트의 주소를 가르키고, 확장 세그먼트(EXTRA segment) (ES) 프로그래머에 의해 결정된다.

참고:

Real Mode: 컴퓨터에 전원이 들어온 후 cpu가 처음 움직이기 시작하면서 활동하는 모드로 한번에 한가지의 일밖에 하지 못하는 문제가 있지만 호환성의 이점으로 인하여 아직도 사용되고 있으며 모든 커널은 컴퓨터에 전원이 들어온 후 리얼 모드에서 여러 가지 하드웨어적인 세팅을 마친후 프로텍티드 모드로 CPU를 전환한다.

Protected Mode: 모든 프로그램이 동시에 동작할수 있다. 이 모드에서는 유저모드와 커널모드의 두가지로 다시 나뉘어지는데, 인터럽트를 통하여 다중프로그래밍처럼 보여지게 할수 있다.

세그먼트와 오프셋: 앞에서 만든 프로그램의 맨 마지막에 디스크의 첫 512바이트를 램으로 읽어들인다는 이야기를 했다. 이 과정에서 바이오스 프로그램은 디스크에 있는 프로그램을 램의 0X07C00번저에 복사한다. 여기서 0X07C00번지를 물리주소라 부르고 0X07C0:0000 등을 논리 주소라한다.

물리주소는 CPU와 램의 연결선인 어드레스 버스에 실제로 나타나는 전기신호이다. 논리주소는 프로그래머가 소스를 작성할 때와 컴파일러가 소스를 기계어로 컴파일 했을 떄의 결과물인 기계어에 사용된다. 이 기계어가 실행될때 CPU의 하드웨어적인 펌웨어가 논리주소를 물리주소로 변환시켜 사용한다. 변환 시킬떄에는 세그먼트에 있는 값에 16을 곱하여 거기에 오프셋을 더한다.

따라서 0X07C0:005은 다음과 같이 계산할수 있다.

0X7C00+0X0005 = 0X7C05 (자릿수를 맞추기 위하여=>) 0X07C05

지금 설명한 것은 Real Mode에서의 주소 지정방식이다.

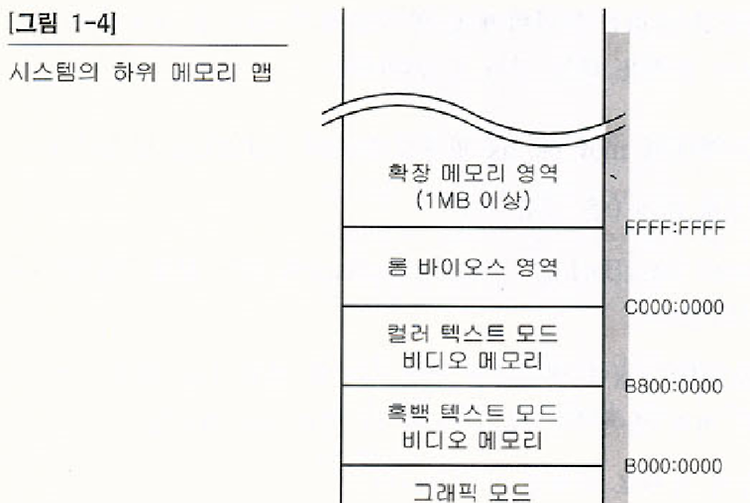

참고: Memory Map



참고:

#Disasm_boot.txt

00000000  EA0500C007        jmp word 0x7c0:0x5 :첫번째 칸의 숫자 00000000은 프로그램 기계어 코드의 실제 번지수이다. 두번째EA0500C007 은 프로그램의 실제 기계어이며 세번째 칸의 문장은 방금 전에 우리가 작성한 어셈블리어 프로그램이다.

00000005  8CC8              mov ax,cs 0x05에서 시작하는 이유는 위에서 4개의 오프셋을 차지하였기 때문이다.

00000007  8ED8              mov ds,ax

00000009  B800B8            mov ax,0xb800

0000000C  8EC0              mov es,ax

0000000E  BF0000            mov di,0x0

00000011  A17A00            mov ax,[0x7a]

00000014  B9FF07            mov cx,0x7ff

00000017  268905            mov [es:di],ax

0000001A  83C702            add di,byte +0x2

0000001D  49                dec cx

0000001E  75F7              jnz 0x17

00000020  66BF00000000      mov edi,0x0

00000026  2667C60741        mov byte [es:edi],0x41

0000002B  6647              inc edi

0000002D  2667C60706        mov byte [es:edi],0x6

00000032  6647              inc edi

00000034  2667C60742        mov byte [es:edi],0x42

00000039  6647              inc edi

0000003B  2667C60706        mov byte [es:edi],0x6

00000040  6647              inc edi

00000042  2667C60743        mov byte [es:edi],0x43

00000047  6647              inc edi

00000049  2667C60706        mov byte [es:edi],0x6

0000004E  6647              inc edi

00000050  2667C60731        mov byte [es:edi],0x31

00000055  6647              inc edi

00000057  2667C60706        mov byte [es:edi],0x6

0000005C  6647              inc edi

0000005E  2667C60732        mov byte [es:edi],0x32

00000063  6647              inc edi

00000065  2667C60706        mov byte [es:edi],0x6

0000006A  6647              inc edi

0000006C  2667C60733        mov byte [es:edi],0x33

00000071  6647              inc edi

00000073  2667C60706        mov byte [es:edi],0x6

00000078  EBFE              jmp short 0x78

0000007A  2EE700            cs out 0x0,ax

0000007D  0000              add [bx+si],al

0000007F  0000              add [bx+si],al

00000081  0000              add [bx+si],al

00000083  0000              add [bx+si],al

00000085  0000              add [bx+si],al

00000087  0000              add [bx+si],al

00000089  0000              add [bx+si],al

0000008B  0000              add [bx+si],al

0000008D  0000              add [bx+si],al

0000008F  0000              add [bx+si],al

00000091  0000              add [bx+si],al

00000093  0000              add [bx+si],al

00000095  0000              add [bx+si],al

00000097  0000              add [bx+si],al

00000099  0000              add [bx+si],al

0000009B  0000              add [bx+si],al

0000009D  0000              add [bx+si],al

0000009F  0000              add [bx+si],al

000000A1  0000              add [bx+si],al

000000A3  0000              add [bx+si],al

000000A5  0000              add [bx+si],al

000000A7  0000              add [bx+si],al

000000A9  0000              add [bx+si],al

000000AB  0000              add [bx+si],al

000000AD  0000              add [bx+si],al

000000AF  0000              add [bx+si],al

000000B1  0000              add [bx+si],al

000000B3  0000              add [bx+si],al

000000B5  0000              add [bx+si],al

000000B7  0000              add [bx+si],al

000000B9  0000              add [bx+si],al

000000BB  0000              add [bx+si],al

000000BD  0000              add [bx+si],al

000000BF  0000              add [bx+si],al

000000C1  0000              add [bx+si],al

000000C3  0000              add [bx+si],al

000000C5  0000              add [bx+si],al

000000C7  0000              add [bx+si],al

000000C9  0000              add [bx+si],al

000000CB  0000              add [bx+si],al

000000CD  0000              add [bx+si],al

000000CF  0000              add [bx+si],al

000000D1  0000              add [bx+si],al

000000D3  0000              add [bx+si],al

000000D5  0000              add [bx+si],al

000000D7  0000              add [bx+si],al

000000D9  0000              add [bx+si],al

000000DB  0000              add [bx+si],al

000000DD  0000              add [bx+si],al

000000DF  0000              add [bx+si],al

000000E1  0000              add [bx+si],al

000000E3  0000              add [bx+si],al

000000E5  0000              add [bx+si],al

000000E7  0000              add [bx+si],al

000000E9  0000              add [bx+si],al

000000EB  0000              add [bx+si],al

000000ED  0000              add [bx+si],al

000000EF  0000              add [bx+si],al

000000F1  0000              add [bx+si],al

000000F3  0000              add [bx+si],al

000000F5  0000              add [bx+si],al

000000F7  0000              add [bx+si],al

000000F9  0000              add [bx+si],al

000000FB  0000              add [bx+si],al

000000FD  0000              add [bx+si],al

000000FF  0000              add [bx+si],al

00000101  0000              add [bx+si],al

00000103  0000              add [bx+si],al

00000105  0000              add [bx+si],al

00000107  0000              add [bx+si],al

00000109  0000              add [bx+si],al

0000010B  0000              add [bx+si],al

0000010D  0000              add [bx+si],al

0000010F  0000              add [bx+si],al

00000111  0000              add [bx+si],al

00000113  0000              add [bx+si],al

00000115  0000              add [bx+si],al

00000117  0000              add [bx+si],al

00000119  0000              add [bx+si],al

0000011B  0000              add [bx+si],al

0000011D  0000              add [bx+si],al

0000011F  0000              add [bx+si],al

00000121  0000              add [bx+si],al

00000123  0000              add [bx+si],al

00000125  0000              add [bx+si],al

00000127  0000              add [bx+si],al

00000129  0000              add [bx+si],al

0000012B  0000              add [bx+si],al

0000012D  0000              add [bx+si],al

0000012F  0000              add [bx+si],al

00000131  0000              add [bx+si],al

00000133  0000              add [bx+si],al

00000135  0000              add [bx+si],al

00000137  0000              add [bx+si],al

00000139  0000              add [bx+si],al

0000013B  0000              add [bx+si],al

0000013D  0000              add [bx+si],al

0000013F  0000              add [bx+si],al

00000141  0000              add [bx+si],al

00000143  0000              add [bx+si],al

00000145  0000              add [bx+si],al

00000147  0000              add [bx+si],al

00000149  0000              add [bx+si],al

0000014B  0000              add [bx+si],al

0000014D  0000              add [bx+si],al

0000014F  0000              add [bx+si],al

00000151  0000              add [bx+si],al

00000153  0000              add [bx+si],al

00000155  0000              add [bx+si],al

00000157  0000              add [bx+si],al

00000159  0000              add [bx+si],al

0000015B  0000              add [bx+si],al

0000015D  0000              add [bx+si],al

0000015F  0000              add [bx+si],al

00000161  0000              add [bx+si],al

00000163  0000              add [bx+si],al

00000165  0000              add [bx+si],al

00000167  0000              add [bx+si],al

00000169  0000              add [bx+si],al

0000016B  0000              add [bx+si],al

0000016D  0000              add [bx+si],al

0000016F  0000              add [bx+si],al

00000171  0000              add [bx+si],al

00000173  0000              add [bx+si],al

00000175  0000              add [bx+si],al

00000177  0000              add [bx+si],al

00000179  0000              add [bx+si],al

0000017B  0000              add [bx+si],al

0000017D  0000              add [bx+si],al

0000017F  0000              add [bx+si],al

00000181  0000              add [bx+si],al

00000183  0000              add [bx+si],al

00000185  0000              add [bx+si],al

00000187  0000              add [bx+si],al

00000189  0000              add [bx+si],al

0000018B  0000              add [bx+si],al

0000018D  0000              add [bx+si],al

0000018F  0000              add [bx+si],al

00000191  0000              add [bx+si],al

00000193  0000              add [bx+si],al

00000195  0000              add [bx+si],al

00000197  0000              add [bx+si],al

00000199  0000              add [bx+si],al

0000019B  0000              add [bx+si],al

0000019D  0000              add [bx+si],al

0000019F  0000              add [bx+si],al

000001A1  0000              add [bx+si],al

000001A3  0000              add [bx+si],al

000001A5  0000              add [bx+si],al

000001A7  0000              add [bx+si],al

000001A9  0000              add [bx+si],al

000001AB  0000              add [bx+si],al

000001AD  0000              add [bx+si],al

000001AF  0000              add [bx+si],al

000001B1  0000              add [bx+si],al

000001B3  0000              add [bx+si],al

000001B5  0000              add [bx+si],al

000001B7  0000              add [bx+si],al

000001B9  0000              add [bx+si],al

000001BB  0000              add [bx+si],al

000001BD  0000              add [bx+si],al

000001BF  0000              add [bx+si],al

000001C1  0000              add [bx+si],al

000001C3  0000              add [bx+si],al

000001C5  0000              add [bx+si],al

000001C7  0000              add [bx+si],al

000001C9  0000              add [bx+si],al

000001CB  0000              add [bx+si],al

000001CD  0000              add [bx+si],al

000001CF  0000              add [bx+si],al

000001D1  0000              add [bx+si],al

000001D3  0000              add [bx+si],al

000001D5  0000              add [bx+si],al

000001D7  0000              add [bx+si],al

000001D9  0000              add [bx+si],al

000001DB  0000              add [bx+si],al

000001DD  0000              add [bx+si],al

000001DF  0000              add [bx+si],al

000001E1  0000              add [bx+si],al

000001E3  0000              add [bx+si],al

000001E5  0000              add [bx+si],al

000001E7  0000              add [bx+si],al

000001E9  0000              add [bx+si],al

000001EB  0000              add [bx+si],al

000001ED  0000              add [bx+si],al

000001EF  0000              add [bx+si],al

000001F1  0000              add [bx+si],al

000001F3  0000              add [bx+si],al

000001F5  0000              add [bx+si],al

000001F7  0000              add [bx+si],al

000001F9  0000              add [bx+si],al

000001FB  0000              add [bx+si],al

000001FD  0055AA            add [di-0x56],dl
