NT Header

IMAGE_NT_HEADERS

typedef struct _IMAGE_NT_HEADERS {

DWORD Signature;    //PE Signature

50450000 ("PE"00)

...} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

(*위의 구조체는 32bit용이며 64bit 용은 세번째 멤버가 IMAGE_NT_HEADERS64 입니다.)

NT Header의 첫부분에는 "PE"라는 Signature가 나오며 이는 DOS Header에서의 "MZ"와 같이 필수적인 요소입니다.

IMAGE_NT_HEADERS -IMAGE_FILE_HEADER         //파일의 대략적인 속성을 나타내는 구조체

typedef struct _IMAGE_FILE_HEADER {

WORD Machine;

WORD NumberOfSections;

...

WORD SizeOfOptionalHeader;

WORD Characteristics;

} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

• Machine

CPU별로 고유한 값을 나타냅니다.

• NumberOfSections

PE Body에서와 같이 PE파일은 Code,Data,Resource 등이 각각의 섹션에 나뉘어 저장이 되는데 그         섹션의 수를 나타냅니다. (0보다 커야함)

• SizeOfOptionalHeader

IMAGE_OPTIONAL_HEADER32구조체의 크기를 나태냅니다.

*Windows의 PE Loader은 IMAGE_OPTIONAL_HEADER의 SizeOfOptionalHeader를 보고  IMAGE_OPTIONAL_HEADER32구조체의 크기를 인식합니다.

• Characteristics;

파일의 속성을 나타내는 값입니다.

//Notepad.exe 의   IMAGE_FILE_HEADER

IMAGE_NT_HEADERS - IMAGE_OPTIONAL_HEADERS32    //64bit PE파일의 경우 64 사용

• Magic

32bit의 경우 10Bh, 64bit의 경우 20Bh를 나타냅니다.

• AddressOfEntryPoint

EP의 RVA(Relative Virtual Address)값을 가지고 있습니다.

• ImageBase

-PE파일이 로딩(매핑)되는 시작주소를 나타냅니다.

-EXE,DLL 파일은 user memory 영역인 0~7FFFFFFFh 범위에 위치하고 SYS 파일은 kernel memory영역인 80000000h~FFFFFFFFh범위에 위치합니다.

-개발도구들이 만들어내는 EXE파일의 값은 00400000h이고, DLL파일의 값은 010000000h을              보통 사용합니다.

-PE loader는 PE 파일을실행시키기 위해 프로세스를 생성하고 파일을 메모리에 로딩(매핑)시킨후 EIP레지스터 값을 ImageBase+AddressOfEntryPoint 값으로 세팅합니다.

• SectionAlignment & FileAlignment

SectionAlignment은 메모리에서 섹션의 최소단위를 나타내고 파일에서 섹션의 최소단위를 나태내는것이 FileAlignment 이다.

• SizeOfImage

PE파일이 메모리에 로딩되었을떄 가상 메모리에서 PE Image가 차지하는 크기를 나타내며 일반적으로 파일의 크기와 메모리에 로딩된 크기는 다릅니다.

• SizeOfHeader

PE Header의 전체크기를 나타낸다.

• Subsystem

-Driver File(*.sys)

-GUI File : Graphic User Interface

-CUI File : Console User Interface

• NumberOfRvaAndSize

DataDirectory 배열의 수를 나타내며 PE loader는 이 값을 보고 배열의 크기를 인식합니다.

• DataDirectory

IMAGE_DATA_DIRECTORY 구조체의 배열로, 각 항목마다 정의된 값을 가지게 됩니다.

//Notepad.exe 의  IMAGE_OPTIONAL_HEADERS32

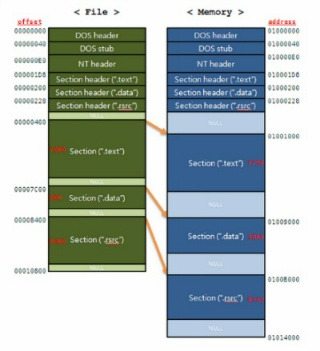

PE FILE의 구조

• PE Header

DOS Header

DOS stub

NT header

Section header

• PE Body

코드

데이터

리소스

VA & RVA

VA : 프로세스 가상 메모리의 절대주소

RVA : ImageBase에서부터의 상대 주소를 말합니다.

RVA + ImageBase = VA

• 파일에서는 offset 으로, 메모리에서는 VA(Virtual Address)로 위치를 표현합니다..

• PE Header의 끝부분과 각 Section들의 끝에는 NULL padding 영역이 존재한다. 컴퓨터는 파일, 메모리, 네트워크 패킷등을 처리할때 효율을 높이기 위해 최소 기본 단위 개념을 사용하는데 PE파일에도 같은 개념이 적용됩니다.

PE Hedaer

DOS Header

typedef struct _IMAGE_DOS_HEADER {

WORD e_magic; //DOS signature : 4D5A("MZ")

...

...

LONG e_lfanew; //offset to NT header

}

• 모든 PE 파일은 시작부분에 "MZ"가 필수적으로 존재

•  e_lfanew가 가리키는 위치에 NT header의 OffSet이 표시

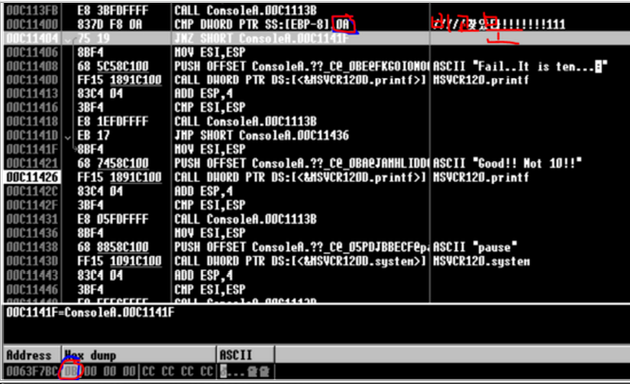

const 선언은 값을 변경하는 벙법에 제한을 두지만 결국 리버싱으로는 풀수 있는것 같다.
